Was ist ein Nagelanker und wann sollten Sie einen verwenden?

A Nageleinschlaganker ist ein einteiliges Befestigungsgerät, das einen Betonnagel und eine Ankerhülse kombiniert, sodass es mit einem Hammer direkt in Beton, Mauerwerk oder Block eingeschlagen werden kann – in vielen Anwendungen ist kein Vorbohren erforderlich. Für Handwerker und Heimwerker, die einen schnellen, zuverlässigen Anker mit niedrigem Profil in harten Grundmaterialien benötigen, ist der Nageleinschlaganker Bietet bis zu 70 % schnellere Installationszeiten als herkömmliche Spreizdübel, die einen separaten Bohrer und eine separate Schraube erfordern.

In diesem Leitfaden erfahren Sie genau, wie Nageleinschlagankers Arbeit, die verfügbaren Typn, ihr Vergleich mit alternativen Befestigungsmethoden, Tragfähigkeitsdaten, bewährte Installationsmethoden und Antworten auf die häufigsten Fragen.

Wie funktioniert ein Nagelanker?

A Nageleinschlaganker Funktioniert durch mechanische Expansion: Ein gehärteter Stahlstift (der Nagel) wird in einen vorinstallierten oder mitinstallierten Ankerkörper (Hülse) getrieben, wodurch der untere Abschnitt der Hülse gezwungen wird, sich nach außen gegen die Wände des Lochs oder das Grundmaterial auszudehnen, wodurch eine Reibungs- und Lagersperre entsteht, die einem Herausziehen widersteht. Der Prozess ist unkompliziert:

1. Positionieren Sie den Anker — Platzieren Sie die Ankerbaugruppe (Nagel lose in der Hülse vormontiert) an der gewünschten Stelle am Material.
2. Schlagen Sie den Nagel ein — Schlagen Sie mit einem Hammer (oder einem pulverbetriebenen Werkzeug für großvolumige Anwendungen) auf den Nagelkopf, bis der Nagel vollständig sitzt und bündig ist.
3. Die Expansion verriegelt den Anker — Während sich der Nagel durch die Hülsenbohrung bewegt, zwingt ein verjüngter Abschnitt an der Spitze des Nagels die unteren Schenkel der Hülse dazu, sich nach außen zu spreizen und das umgebende Material zu greifen.
4. Installieren Sie das Gerät — Der Nagelkopf (oder eine bei einigen Designs integrierte Unterlegscheibe/Flansch) klemmt die Vorrichtung an der Oberfläche fest.

Bei vorgebohrten Anwendungen wird die Hülse zunächst in ein Pilotloch mit der richtigen Größe eingeführt und dann der Nagel eingetrieben. Bei Direktantriebskonstruktionen, die für weicheres Mauerwerk geeignet sind, dringt die gesamte Baugruppe ohne Vorbohren in das Material ein.

Arten von Nagelankern: Welches Design passt zu Ihrer Anwendung?

Nageleinschlaganker sind keine Einheitslösung. Es gibt mehrere unterschiedliche Designs, die jeweils für unterschiedliche Grundmaterialien, Lastrichtungen und Installationsmethoden optimiert sind.

1. Hammerschlaganker (Stiftanker)

Die Hammerschlaganker ist die gebräuchlichste Form von Nagelankern für allgemeine Bauzwecke. Es besteht aus einer Hülse aus Zinklegierung oder Nylon und einem Stift aus gehärtetem Kohlenstoffstahl. Die Hülse wird in ein vorgebohrtes Loch (entsprechend dem Außendurchmesser der Hülse) eingeführt, die Halterung über den Hülsenflansch gelegt und der Stift mit einem Hammer bündig eingetrieben. Die Standardgrößen reichen von 1/4" × 1" bis 3/8" × 3", mit Arbeitsscherlasten von 200–900 Pfund, je nach Größe und Grundmaterial. Es eignet sich ideal zum Anbringen von Tragstreifen, Leitungsschellen, Elektrokästen und Schwellenplatten an Betonböden oder Blockwänden.

2. Zinkantriebsanker (Flachkopfstiftanker)

Die Antriebsanker aus Zink Verwendet eine Zinklegierungshülse für mäßige Korrosionsbeständigkeit und einen flachen, flachen Kopf, der nach dem Eintreiben bündig mit der Oberfläche der Vorrichtung abschließt. Es wird häufig in Innenräumen mit geringer Belastung verwendet – zum Befestigen von Metallschienen, Rohrklemmen, Kabelführungsklammern und Beschilderungen an Beton oder Blöcken. Zink-Antriebsanker werden nicht für den Einsatz im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit empfohlen; Unter diesen Bedingungen sollten Edelstahl- oder Nylonversionen ersetzt werden.

3. Nylon-Nagelantriebsanker

A Nagelanker aus Nylon Ersetzt die Metallhülse durch einen Nylonkörper und sorgt so für vollständige Korrosionsfestigkeit, elektrische Isolierung und Kompatibilität mit Materialien, die durch galvanischen Kontakt mit Metall beschädigt werden könnten. Zu den üblichen Anwendungen gehören die Verankerung von Fliesen und Steinen, Anforderungen an die elektrische Isolierung und Außenumgebungen, in denen Metallkorrosion ein Problem darstellt. Der Nachteil ist eine geringere Scher- und Zugfestigkeit im Vergleich zu Metallhülsenkonstruktionen – typischerweise 100–400 Pfund Arbeitslast gegenüber 200–900 Pfund bei Zink- oder Stahlversionen.

4. Pulverbetätigter Antriebsanker (PAF-Nagel)

Im großvolumigen Gewerbebau a Pulverbetätigter Verschluss (PAF) – auch pulverbetätigter Nagelanker genannt – nutzt eine kontrollierte Sprengladung, um einen gehärteten Nagel im Bruchteil einer Sekunde direkt in Beton oder Stahl zu treiben. Das sind die schnellsten Nageleinschlagankers verfügbar, wird häufig zur Befestigung von Stahlschienen an Betonplatten, Holzbodenplatten an Beton und abgehängten Deckengittern an Betondecks verwendet. Typisch sind Eindringtiefen von 1/2" bis 1-1/4" in Beton mit Scherwerten von 500–1.500 lbs pro Befestigungselement in 3.000 PSI Beton.

5. Betonschnittnagel (Mauernagel)

Die simplest form of a Nageleinschlaganker , der Verhärtete Nagel aus Mauerwerk wird ohne Hülse direkt in Mörtelfugen oder weicheres Blockmaterial eingetrieben. Es ist die kostengünstigste Option (nur 0,03 US-Dollar pro Befestigungselement in großen Mengen) und am schnellsten zu installieren, hat aber auch die geringste Beständigkeit hinsichtlich der Haltewerte und ist nicht für strukturelle Belastungen geeignet. Wird am besten zum Anbringen von Unterfütterungsstreifen an Mörtelfugen, temporären Schalungen oder leichten Verkleidungen an Blöcken verwendet.

Arten von Nageleinschlagankern im Vergleich: Lasten, Materialien und beste Verwendung

Tabelle 1: Vergleich der Arten von Nageleinschlagankern nach Material, Tragfähigkeit, Installationsmethode und Kosten.

Nagelanker im Vergleich zu anderen Betonbefestigungen: Wie vergleichen sie sich?

Die Nageleinschlaganker zeichnet sich durch Geschwindigkeit und Einfachheit aus, ist jedoch nicht immer die beste Wahl. Wenn Sie wissen, wie es im Vergleich zu Schraubankern, Keilankern und Klebeankern abschneidet, können Sie sicherstellen, dass Sie das richtige Befestigungselement für die jeweilige Aufgabe auswählen.

Tabelle 2: Nageleinschlaganker im Vergleich zu alternativen Betonbefestigungen – Geschwindigkeit, Belastung, Entfernbarkeit und beste Anwendungsfälle.

Schlüssel zum Mitnehmen: Wählen Sie ein Nageleinschlaganker Wenn die Installationsgeschwindigkeit am wichtigsten ist, ist die Belastung leicht bis mäßig (unter 900 lbs) und die Dauerhaftigkeit ist akzeptabel. Für schwere strukturelle Belastungen, seismische Zonen oder Anwendungen, die eine spätere Entfernung erfordern, sind Keilanker, Schraubanker oder Klebeanker besser geeignet.

Tragfähigkeit des Nageleinschlagankers: Was die Zahlen bedeuten

Tragfähigkeitsdaten für Nageleinschlagankers wird normalerweise veröffentlicht als ultimative Belastung (Fehlerlast beim Testen) geteilt durch einen Sicherheitsfaktor von 4:1, um zu dem Ergebnis zu gelangen zulässige Arbeitslast . Entwerfen Sie immer die zulässige (Arbeits-)Last, nicht die Endlast. Schlüsselvariablen, die sich auf die Leistung auswirken:

• Betondruckfestigkeit (PSI) — Beton mit höherem PSI (z. B. 4.000 PSI) führt zu deutlich höheren Ankerwerten als Beton mit 2.500 PSI. Ein 1/4" × 1" Hammerschlaganker kann in 3.000 PSI-Beton eine Scherung von 300 lbs erreichen, in 2.000 PSI-Beton jedoch nur 185 lbs.
• Ankerdurchmesser und Einbindetiefe — Ein größerer Durchmesser (3/8" gegenüber 1/4") und eine stärkere Einbettung erhöhen beide den Auszugswiderstand erheblich. Ein 3/8" × 3"-Anker kann die dreifache Last einer 1/4" × 1"-Einheit im gleichen Grundmaterial tragen.
• Rand- und Abstandsabstand — Installation eines Nageleinschlaganker Zu nah an einer Betonkante verringert die Kapazität erheblich. Der Mindestrandabstand beträgt typischerweise das 10-fache des Ankerdurchmessers (z. B. 2 1/2 Zoll für einen 1/4 Zoll-Anker). Der Mindestabstand zwischen den Ankern beträgt typischerweise ebenfalls das 10-fache des Durchmessers.
• Lastrichtung — Scherbelastungen (parallel zur Oberfläche) sind bei Nageleinschlagankern im Allgemeinen höher als Zugbelastungen (senkrecht, ausziehbar).
• Zustand des Grundmaterials — Rissiger Beton, Hohlblocksteine oder beschädigtes Mauerwerk verringern den Haltewert. Nageleinschlaganker are not rated for use in cracked concrete unter dynamischen oder seismischen Belastungsbedingungen.

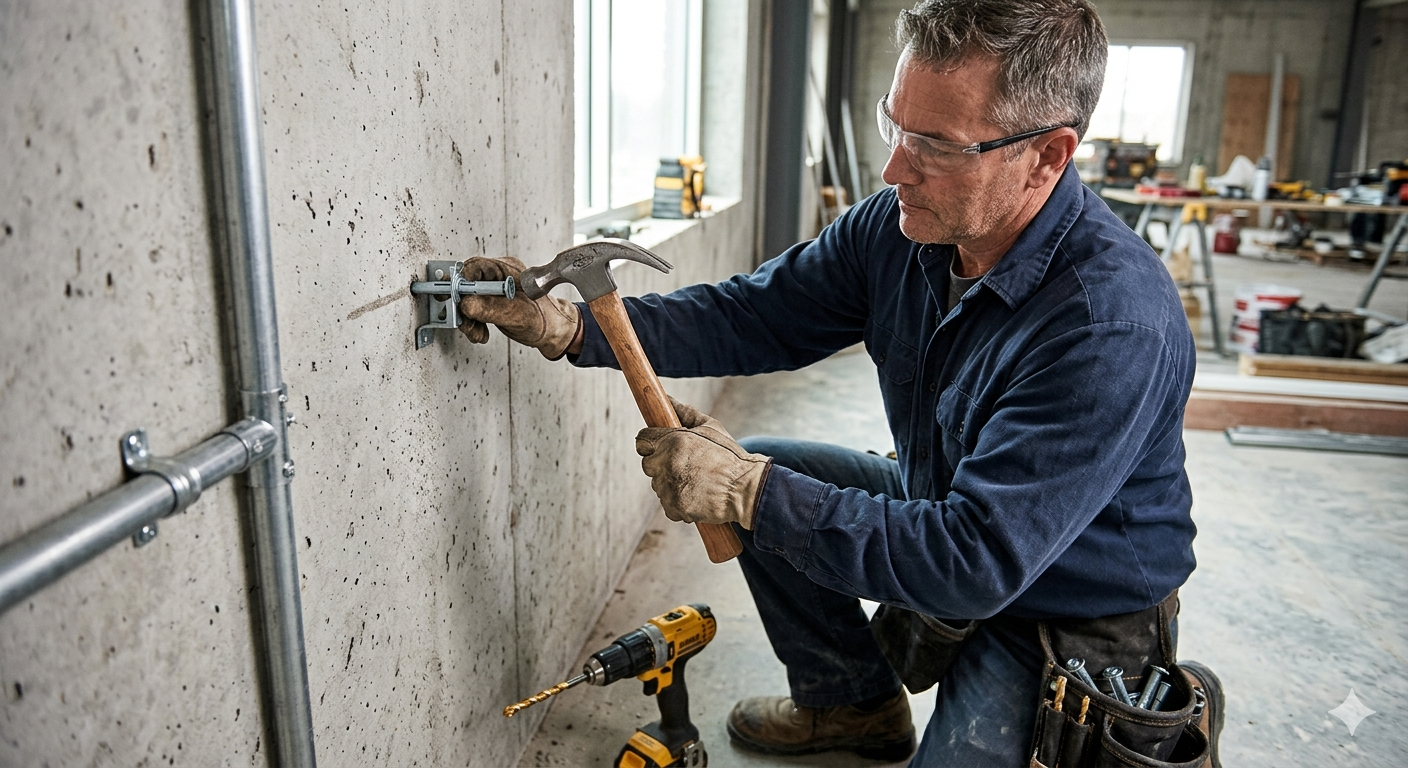

So installieren Sie einen Nagelanker: Schritt-für-Schritt-Anleitung

Korrekte Installation von a Nageleinschlaganker ist einfach, erfordert aber Aufmerksamkeit auf Lochgröße, Tiefe und senkrechtes Eintreiben – Fehler bei jedem Schritt verringern die Haltekraft um 30–60 %.

Benötigte Werkzeuge und Materialien

• Hammerbohrer mit hartmetallbestücktem Steinbohrer der richtigen Größe (Durchmesser entspricht dem Außendurchmesser der Ankerhülse)
• Hammer (16–22 oz Kugelhammer oder Klauenhammer)
• Tiefenmesser oder Maßband
• Druckluft oder Ausblaskolben (zum Reinigen des Lochs)
• Nageleinschlaganker in der benötigten Größe und dem benötigten Material
• Schutzbrille

Installationsschritte

1. Markieren Sie den Standort — Geben Sie mit einem Bleistift oder Marker genau an, wo der Anker platziert werden soll, und stellen Sie sicher, dass die Anforderungen an den Randabstand eingehalten werden (mindestens 10-facher Ankerdurchmesser von jeder Betonkante).
2. Bohren Sie das Pilotloch — Bohren Sie mit einem Bohrhammer mit dem richtigen Hartmetall-Steinbohrer senkrecht zur Oberfläche bis zur erforderlichen Tiefe (Ankerlänge mindestens 1/2 Zoll, um Schmutz freizugeben). Durch schräges Bohren wird die Ankerinstallation geschwächt.
3. Reinigen Sie das Loch — Betonstaub mit Druckluft oder Ausblaskolben aus dem Loch blasen. Im Loch verbleibende Rückstände verhindern die vollständige Ausdehnung der Hülse und verringern die Haltekraft um bis zu 40 %.
4. Positionieren Sie das Gerät (falls zutreffend) — Wenn der Anker durch ein Befestigungsloch geführt wird, richten Sie die Vorrichtung aus, bevor Sie den Anker einsetzen.
5. Setzen Sie den Anker ein – Drücken Sie die Nageleinschlaganker Baugruppe (Hülse mit lose vorgestecktem Stift) in das Loch einführen, bis der Flansch bündig mit der Vorrichtung oder Oberfläche abschließt.
6. Treiben Sie den Stift ein — Schlagen Sie mit dem Hammer wiederholt und gerade auf den Nagelkopf, bis der Nagelkopf vollständig bündig mit der Oberseite der Hülse sitzt. Normalerweise sind 5–15 kräftige Hammerschläge erforderlich. Nach dem Spülen nicht zu viel schlagen – dies kann den Expansionsmechanismus beschädigen.
7. Überprüfen Sie die Installation — Stellen Sie visuell sicher, dass der Stift vollständig sitzt, der Hülsenflansch eng an der Oberfläche anliegt und kein Spalt zwischen der Vorrichtung und dem Grundmaterial vorhanden ist.

Profi-Tipp: Wenn der Stift durchstößt, bevor der Flansch fest sitzt, ist das Loch zu tief. Wenn der Stift ohne übermäßige Kraft nicht bündig eingetrieben werden kann, ist das Loch möglicherweise zu klein. Versuchen Sie niemals, einen nicht passenden Anker mit Gewalt einzusetzen, da sonst die Gefahr besteht, dass die Hülse reißt und jegliche Haltekraft verloren geht.

Häufige Anwendungen für Nagelanker im Bau- und Heimwerkerbereich

Nageleinschlaganker sind eines der vielseitigsten leichten Befestigungselemente im Beton- und Mauerwerksbau und werden in einem breiten Spektrum gewerblicher, industrieller und privater Anwendungen eingesetzt.

Kommerzielle und industrielle Nutzung

• Anbringen von Kabelklemmen und EMT-Bändern an Betonwänden und -decken
• Befestigung von Metallstrebenkanälen (Unistrut) an Betondecks
• Befestigung von Rasterabhängern für abgehängte Decken an Betondeckenunterseiten
• Montage von Rohrhalterungsklemmen und Kabelrinnenhalterungen
• Verankerung der Bodenplatten der Metallständerschiene auf Betonböden (mit PAF-Nagelankern)
• Montage von Revisionsklappenrahmen und Türschwellenplatten

Für Wohn- und Heimwerkerzwecke

• Anbringen von Tragstreifen an Kellerwänden aus Beton für Verkleidungen oder Isolierrahmen
• Befestigung von Wandregalhalterungen an Beton- oder Blockfundamentwänden
• Befestigung von Fensterverkleidungen, Türverkleidungen und Fußleisten auf Beton oder Mauerwerk
• Einbau von Beschlägen für Zaunpfosten für den Außenbereich in Betonterrassen
• Verankerung von Leuchten, Bewegungssensoren und Sicherheitskameras an gemauerten Außenflächen
• Anbringen von Clips für Garteneinfassungen und Landschaftsränder an Gehwegen aus Beton

So wählen Sie die richtige Nagelankergröße aus

Das Richtige auswählen Nageleinschlaganker Bei der Größe müssen die erforderliche Last, der Durchmesser der Befestigungsbohrung, das Grundmaterial und die verfügbare Einbettungstiefe in Einklang gebracht werden. Verwenden Sie die folgende Größenlogik:

Tabelle 3: Größentabelle für Nageleinschlaganker mit Bohreranforderungen, Einbettungstiefe und zulässigen Belastungswerten in 3.000 PSI Beton.

Die häufigsten Fehler beim Eintreiben von Nagelankern und wie man sie vermeidet

Die meisten Nageleinschlaganker Ausfälle im Feld lassen sich auf eine kleine Anzahl vermeidbarer Installationsfehler zurückführen. Wenn Sie sie kennen, bevor Sie beginnen, können kostspielige Nacharbeiten vermieden werden.

• Falscher Lochdurchmesser — Der häufigste Fehler. Die Verwendung eines Bohrers, der sogar 1/32 Zoll zu groß ist, führt dazu, dass sich die Hülse im Loch dreht, anstatt sich auszudehnen, was zu einer Haltekraft nahe Null führt. Stellen Sie immer sicher, dass die Bohrergröße genau mit dem Außendurchmesser der Ankerhülse übereinstimmt.
• Unzureichende Lochtiefe — Wenn das Loch zu flach ist, kann sich der Stift nicht weit genug bewegen, um die Hülse vollständig aufzuweiten. Bohren Sie immer mindestens 1/2 Zoll tiefer als die Mindesteinbettung des Ankers.
• Dreckiges Loch — Betonstaub und Schutt im Loch wirken als Schmiermittel und reduzieren die Reibung zwischen der aufgeweiteten Hülse und der Lochwand um bis zu 40 %. Blasen Sie das Loch immer aus, bevor Sie den Anker einsetzen.
• Einbau in Hohlblockzellen – A Nageleinschlaganker Das in den Hohlraum eines CMU-Blocks getriebene Bauteil hat keinen Widerstand gegen die Ausdehnung und wird sofort versagen. Verankern Sie es immer im massiven Steg oder der Vorderschale des Blocks oder verwenden Sie stattdessen einen Knebel- oder Hohlwandanker.
• Schräg fahren – An angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
• Installation zu nah an einer Kante oder einem anderen Anker — Die Verletzung der Mindestrand- und Abstandsabstände führt zum Versagen des Betonkegels bei Lasten, die weit unter der Nennkapazität liegen. Halten Sie einen Durchmesser von ≥ 10× von den Kanten und zwischen den Ankern ein.

Häufig gestellte Fragen zu Nageleinschlagankern

Fazit: Wann ist ein Nagelanker die richtige Wahl?

A Nageleinschlaganker ist die richtige Wahl, wenn Sie eine schnelle, dauerhafte, leichte bis mittelschwere Befestigungslösung in massivem Beton oder Mauerwerk benötigen und die Installationsgeschwindigkeit Priorität hat. Bei Leitungsverläufen, Schalungen, Rohrschellen, Deckengittern, Schwellenplatten und Hunderten ähnlicher Bauaufgaben gibt es kein Befestigungselement, das die Kombination aus Einfachheit, Geschwindigkeit (5–15 Sekunden pro Anker), niedrigen Kosten (0,10–0,60 USD pro Einheit) und angemessener Tragfähigkeit bietet.

Wo Nageleinschlagankers nicht ausreichen – schwere strukturelle Belastungen über 1.000 Pfund, seismische oder dynamische Belastung, gerissener Beton, Hohlblockzellen oder jede andere Anwendung, die eine spätere Entfernung erfordert – alternative Ankersysteme sind die richtige Entscheidung.

Die keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a Nageleinschlaganker wird jedes Mal seine volle Nennleistung erbringen.
